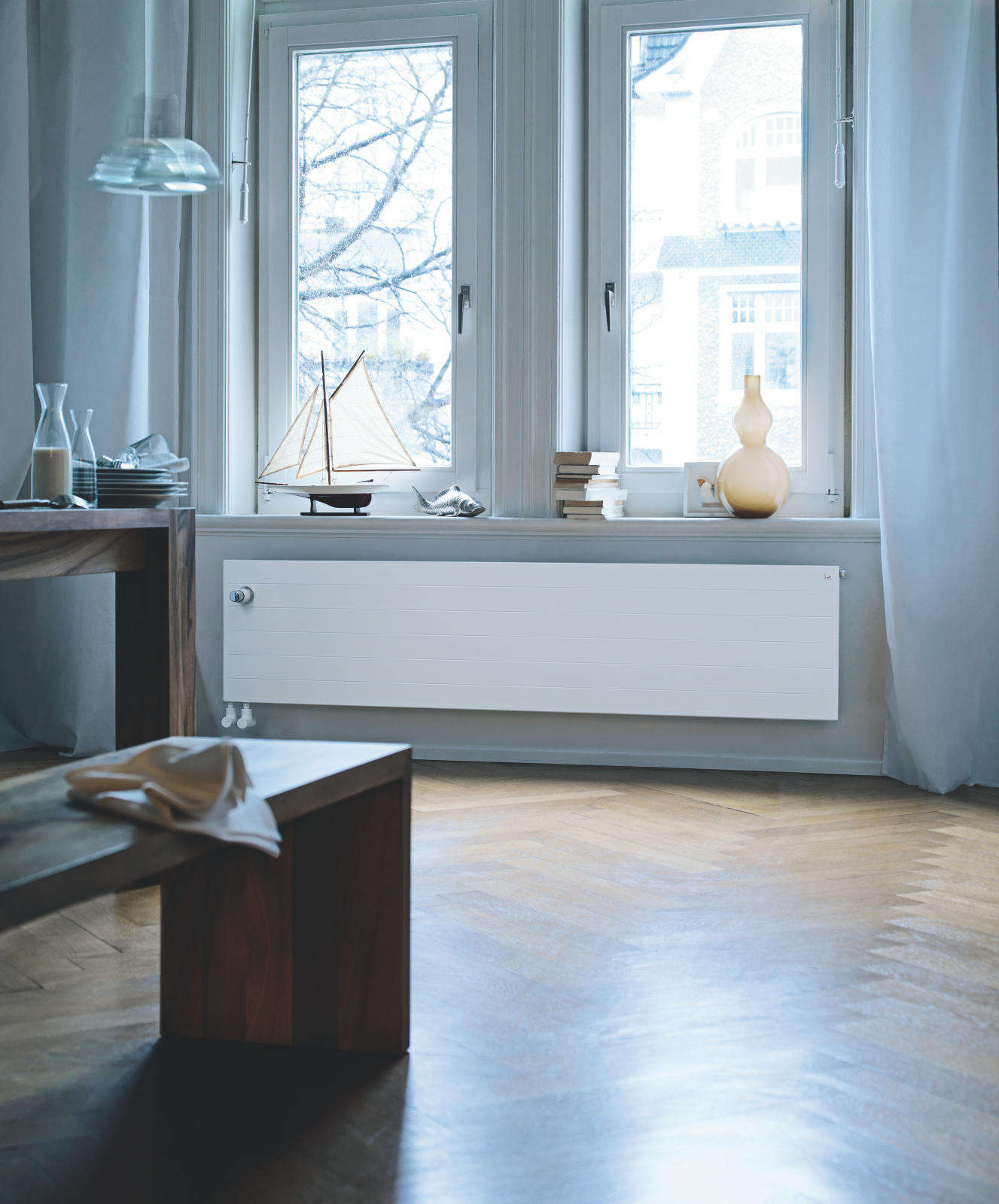

H, 523, valve unit XE white, thermostat SH chrome, wall mounting, break through, Komfortrücklaufverschraubung, Ausführung mit Durchbruch, horizontal

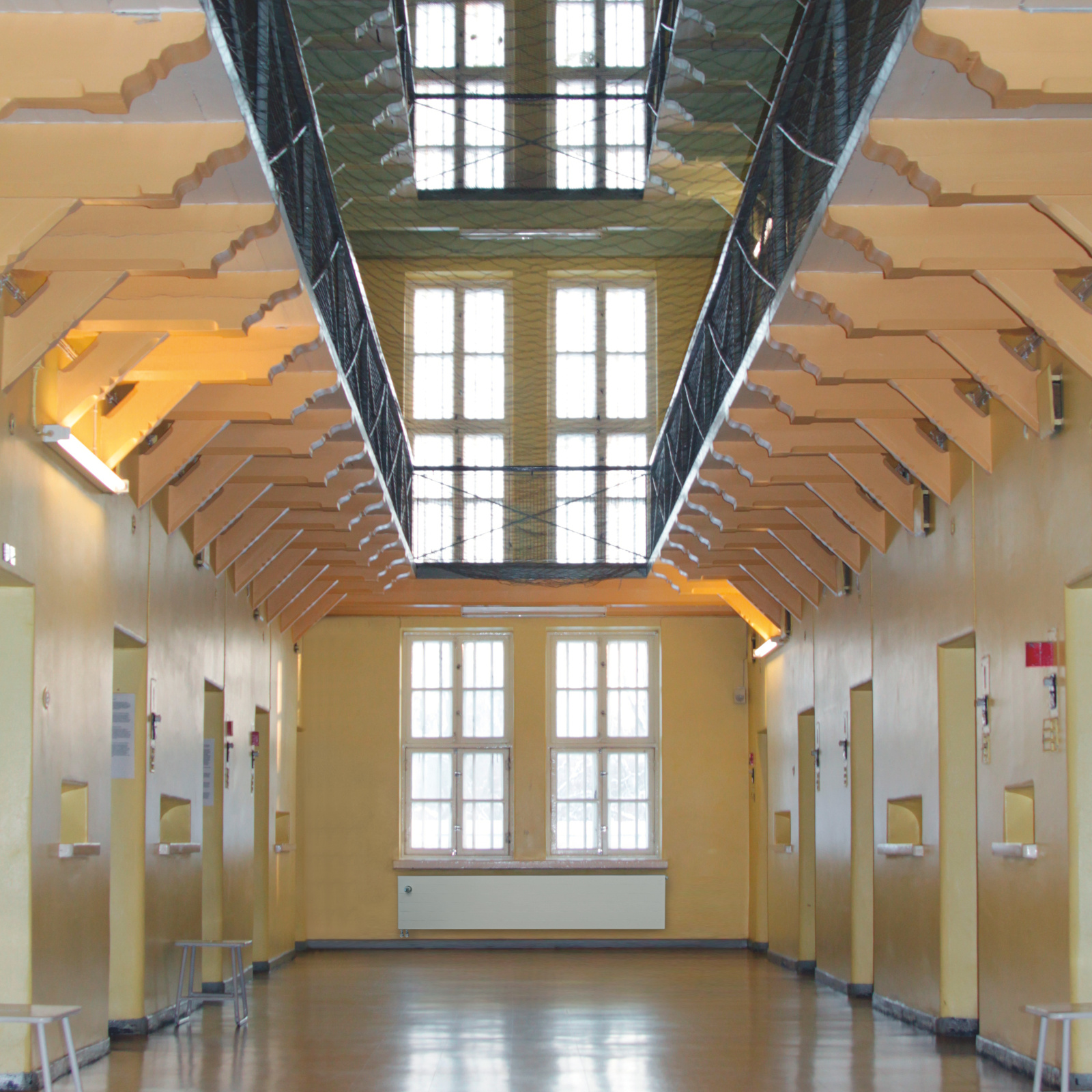

commerical building, prison, valve
Zehnder Radiapanel

Zehnder
Radiapanel

Centrale verwarming
    Neem contact met ons op

    De radiator Zehnder Radiapanel met gesloten voorzijde biedt een grote verscheidenheid aan modellen. De radiator wordt in diverse vormen en afmetingen aangeboden, die altijd een individuele oplossing bieden. Leverbaar in bijna alle kleuren en oppervlakken van de Zehnder kleurenkaart. Door modellen met convectielamellen kan het warmtevermogen nog worden verhoogd. Speciale uitvoeringen zijn tevens eenvoudig mogelijk.

    Toon meer

    Voordelen

    • Veelzijdig te gebruiken dankzij de vele aansluit- en bevestigingsmogelijkheden en grote verscheidenheid aan modellen

    • Gesloten design door compacte constructie

    • Vele gebruiksmogelijkheden dankzij speciale oplossingen, bijvoorbeeld in een hoek

    • Elegant weggewerke ventielintegratie en dus onzichtbare aansluittechniek naar wens

    • Een innovatief lasproces met lage temperaturen garandeert de hoogst mogelijke kwaliteit en een hoogwaardig design

    Toon meer

    Colour System

    Zehnder Radiapanel - Centrale verwarming
    Traffic White (9016* / RAL 9016)
    Standaard
    Traffic White (9016* / RAL 9016)
    Warme kleuren Kern
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Warme kleuren Trends
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    Koele kleuren Kern
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Koele kleuren Trends
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Deze kleuren worden in hoogglans uitgevoerd, alle andere mat.
    Ondanks maximale zorgvuldigheid bij het lakproces van onze radiatoren zijn lichte kleurafwijkingen mogelijk, afhankelijk van de productiebatch, in vergelijking met andere lakondergronden (keramiek, papier, metaal, ...) en afhankelijk van de beeldschermweergave.
    Op verzoek kan Zehnder radiatoren produceren volgens de individuele kleurwensen van de klant.

    Specificaties

    Centrale verwarming versie

    Modellen H horizontaal
    Technische gegevens voor bouwlengte 1000 mm
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    H07 70 38 99 81 52.8
    H14 140 38 177 145 94.4
    H21 210 38 249 204 133
    H28 280 38 318 260 170
    H35 350 38 383 314 204
    H42 420 38 453 370 239
    H49 490 38 519 424 274
    H56 560 38 585 478 309
    H63 630 38 650 531 343
    H70 700 38 714 583 377
    H77 770 38 778 635 411
    H84 840 38 841 686 444
    H91 910 38 904 738 477
    H98 980 38 967 789 511
    H105 1050 38 1030 841 544
    H112 1120 38 1092 890 574
    H119 1190 38 1154 940 606
    H126 1260 38 1216 991 639
    H133 1330 38 1278 1041 671
    H140 1400 38 1340 1092 704
    H147 1470 38 1390 1123 712
    H154 1540 38 1456 1177 746
    H161 1610 38 1523 1231 780
    H168 1680 38 1589 1284 814
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen HH horizontaal
    Technische gegevens voor bouwlengte 1000 mm
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HH07 70 100 159 128 81
    HH14 140 100 293 238 152
    HH21 210 100 390 318 205
    HH28 280 100 495 405 263
    HH35 350 100 679 552 353
    HH42 420 100 788 640 410
    HH49 490 100 894 726 465
    HH56 560 100 998 811 519
    HH63 630 100 1101 893 570
    HH70 700 100 1203 976 622
    HH77 770 100 1304 1057 675
    HH84 840 100 1404 1139 726
    HH91 910 100 1504 1220 778
    HH98 980 100 1603 1300 829
    HH105 1050 100 1702 1378 876
    HH112 1120 100 1801 1458 927
    HH119 1190 100 1900 1538 978
    HH126 1260 100 1999 1618 1029
    HH133 1330 100 2098 1698 1080
    HH140 1400 100 2198 1779 1131
    HH147 1470 100 2297 1860 1182
    HH154 1540 100 2397 1941 1234
    HH161 1610 100 2497 2022 1285
    HH168 1680 100 2597 2102 1337
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen HL horizontaal
    Technische gegevens voor bouwlengte 1000 mm
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HL07/07 70 63 235 194 128
    HL14/07 140 63 326 268 177
    HL14/14 140 63 359 294 192
    HL21/07 210 63 400 329 216
    HL21/14 210 63 440 360 234
    HL21/21 210 63 509 416 270
    HL28/07 280 63 467 383 250
    HL28/14 280 63 512 419 272
    HL28/21 280 63 575 469 304
    HL28/28 280 63 610 498 322
    HL35/07 350 63 530 435 284
    HL35/14 350 63 578 472 305
    HL35/21 350 63 637 519 335
    HL35/28 350 63 678 553 356
    HL35/35 350 63 726 592 381
    HL42/07 420 63 592 485 316
    HL42/14 420 63 642 524 339
    HL42/21 420 63 696 566 364
    HL42/28 420 63 741 604 389
    HL42/35 420 63 787 641 414
    HL49/07 490 63 653 534 347
    HL49/14 490 63 703 573 369
    HL49/21 490 63 754 613 394
    HL49/28 490 63 802 652 419
    HL49/35 490 63 845 687 442
    HL49/49 490 63 896 735 481
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen HL horizontaal
    Technische gegevens voor bouwlengte 1000 mm
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HL56/07 560 63 714 583 377
    HL56/14 560 63 763 621 399
    HL56/21 560 63 811 659 422
    HL56/28 560 63 861 700 450
    HL56/35 560 63 903 733 470
    HL56/49 560 63 950 779 509
    HL63/07 630 63 776 632 408
    HL63/14 630 63 823 670 430
    HL63/21 630 63 869 705 450
    HL63/28 630 63 919 746 478
    HL63/35 630 63 960 780 499
    HL63/49 630 63 1005 823 536
    HL63/63 630 63 1094 893 578
    HL70/07 700 63 838 682 438
    HL70/14 700 63 882 716 459
    HL70/21 700 63 927 751 477
    HL70/28 700 63 976 793 508
    HL70/35 700 63 1018 826 527
    HL70/49 700 63 1060 867 563
    HL70/63 700 63 1154 942 609
    HL77/28 770 63 1033 838 535
    HL77/35 770 63 1076 871 554
    HL77/49 770 63 1116 911 589
    HL77/63 770 63 1213 988 637
    HL84/28 840 63 1090 884 564
    HL84/35 840 63 1134 917 581
    HL84/49 840 63 1174 957 617
    HL84/63 840 63 1270 1035 667
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen HLH horizontaal
    Technische gegevens voor bouwlengte 1000 mm
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HLH35/07 350 100 798 648 415
    HLH35/14 350 100 838 678 431
    HLH35/21 350 100 877 707 445
    HLH35/28 350 100 917 736 460
    HLH42/07 420 100 894 725 463
    HLH42/14 420 100 934 755 478
    HLH42/21 420 100 975 786 494
    HLH42/28 420 100 1014 814 509
    HLH49/07 490 100 990 802 510
    HLH49/14 490 100 1030 831 525
    HLH49/21 490 100 1069 860 539
    HLH49/28 490 100 1109 889 554
    HLH49/49 490 100 1186 952 595
    HLH56/07 560 100 1087 879 557
    HLH56/14 560 100 1125 906 570
    HLH56/21 560 100 1163 934 584
    HLH56/28 560 100 1201 961 597
    HLH56/49 560 100 1246 997 619
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen HLH horizontaal
    Technische gegevens voor bouwlengte 1000 mm
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HLH63/07 630 100 1186 954 598
    HLH63/14 630 100 1221 982 616
    HLH63/21 630 100 1256 1009 630
    HLH63/28 630 100 1291 1033 641
    HLH63/49 630 100 1357 1091 684
    HLH63/63 630 100 1428 1143 709
    HLH70/07 700 100 1288 1038 653
    HLH70/14 700 100 1319 1061 665
    HLH70/21 700 100 1350 1082 674
    HLH70/28 700 100 1381 1104 682
    HLH70/49 700 100 1465 1178 739
    HLH70/63 700 100 1497 1202 751
    HLH77/14 770 100 1438 1162 736
    HLH77/28 770 100 1471 1176 727
    HLH77/49 770 100 1576 1270 799
    HLH77/63 770 100 1612 1297 813
    HLH84/14 840 100 1539 1242 784
    HLH84/28 840 100 1561 1245 767
    HLH84/49 840 100 1679 1353 851
    HLH84/63 840 100 1722 1390 877
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen HLHL horizontaal
    Technische gegevens voor bouwlengte 1000 mm
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    HLHL35/14 350 126 1063 855 536
    HLHL35/28 350 126 1205 969 608
    HLHL42/14 420 126 1164 936 587
    HLHL42/28 420 126 1298 1042 651
    HLHL49/14 490 126 1260 1013 636
    HLHL49/28 490 126 1388 1115 697
    HLHL49/49 490 126 1593 1290 820
    HLHL56/14 560 126 1352 1086 678
    HLHL56/28 560 126 1474 1182 736
    HLHL56/49 560 126 1672 1354 861
    HLHL63/14 630 126 1441 1157 723
    HLHL63/28 630 126 1559 1250 778
    HLHL63/49 630 126 1772 1432 908
    HLHL63/63 630 126 1909 1540 973
    HLHL70/14 700 126 1527 1226 766
    HLHL70/28 700 126 1643 1315 816
    HLHL70/49 700 126 1875 1515 960
    HLHL70/63 700 126 1999 1613 1019
    HLHL77/14 770 126 1709 1381 875
    HLHL77/28 770 126 1726 1382 857
    HLHL77/49 770 126 1975 1594 1006
    HLHL77/63 770 126 2103 1694 1066
    HLHL84/14 840 126 1694 1369 868
    HLHL84/28 840 126 1809 1446 894
    HLHL84/49 840 126 2052 1656 1046
    HLHL84/63 840 126 2202 1774 1116
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen V verticaal
    Technische gegevens per element
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    V060 600 38 45.6 37.1 23.8
    V080 800 38 58.3 47.4 30.4
    V100 1000 38 70.9 57.5 36.8
    V120 1200 38 83.5 67.8 43.4
    V140 1400 38 96.3 78.1 49.8
    V160 1600 38 109 88.3 56.4
    V180 1800 38 122 98.7 62.8
    V200 2000 38 136 110 70
    V220 2200 38 149 121 76.3
    V240 2400 38 163 132 83
    V260 2600 38 178 144 90.7
    V280 2800 38 193 156 97.8
    V300 3000 38 208 168 105
    V320 3200 38 223 179 113
    V340 3400 38 239 192 121
    V360 3600 38 256 206 128
    V380 3800 38 272 222 142
    V400 4000 38 290 233 145
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442
    Modellen VL verticaal
    Technische gegevens per element
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    VL080 800 61 81.9 65.8 41.3
    VL100 1000 61 99.9 80.3 50.3
    VL120 1200 61 117 94.1 59
    VL140 1400 61 134 108 67.9
    VL160 1600 61 150 121 76
    VL180 1800 61 166 134 84.1
    VL200 2000 61 182 147 92.2
    VL220 2200 61 197 159 99.8
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442

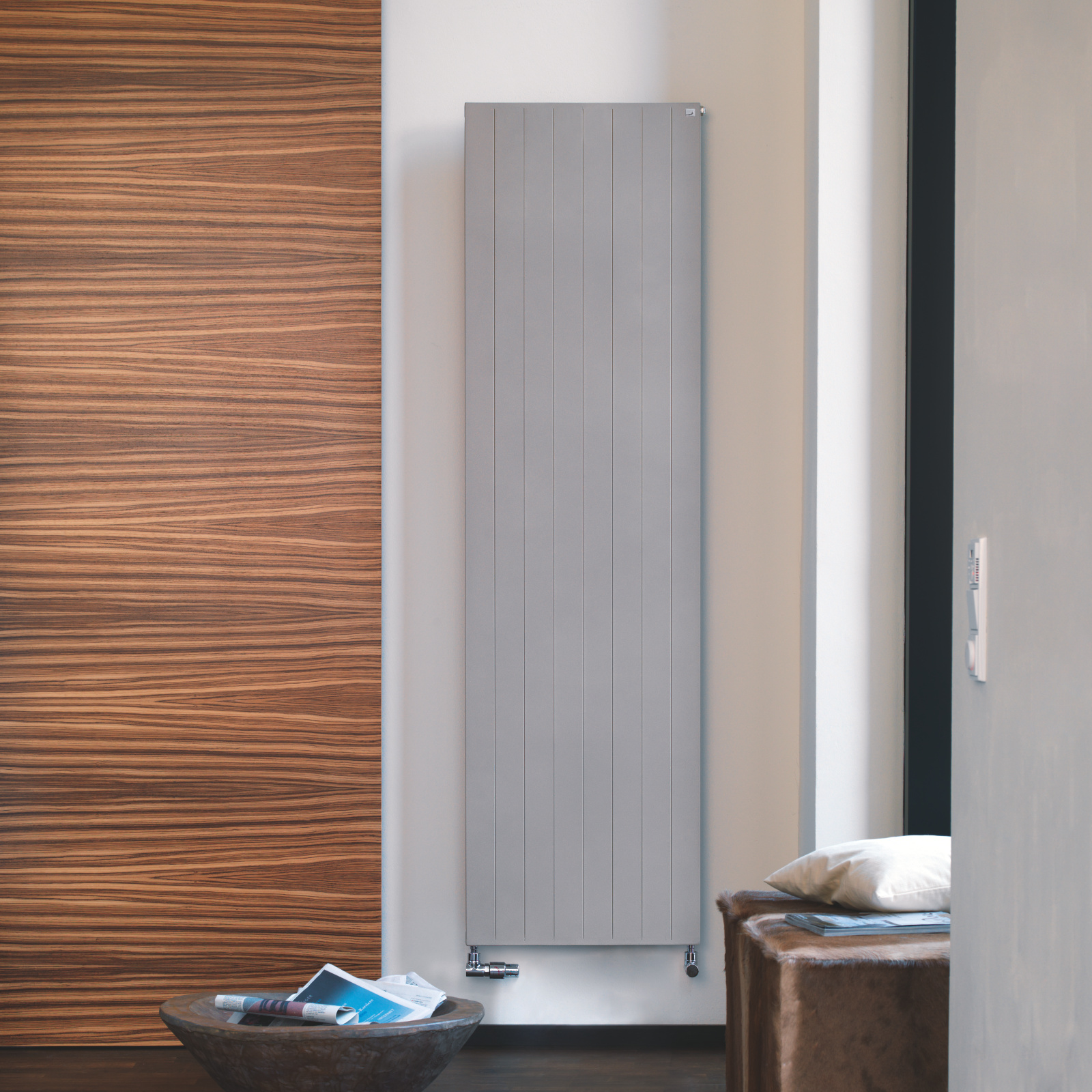

    Modellen VV verticaal
    Technische gegevens per element
    Model H T Warmtevermogen
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    VV060 600 100 74.7 60.2 38
    VV080 800 100 94.6 76.2 47.9
    VV100 1000 100 114 91.8 57.8
    VV120 1200 100 133 107 67.4
    VV140 1400 100 152 123 77
    VV160 1600 100 171 138 86.2
    VV180 1800 100 189 152 95.3
    VV200 2000 100 208 167 105
    VV220 2200 100 227 182 114
    VV240 2400 100 245 197 123
    VV260 2600 100 264 212 133
    VV280 2800 100 284 228 142
    VV300 3000 100 303 243 151
    VV320 3200 100 322 258 161
    VV340 3400 100 342 274 171
    VV360 3600 100 362 290 180
    VV380 3800 100 382 306 190
    VV400 4000 100 402 322 200
    H = bouwhoogte, T = bouwdiepte
    75/65/20 = warmtevermogen volgens EN 442

    Downloads

    loading...
    V, 245, valve unit XE angled version chrome, thermostat SH chrome, wall mounting, living, seal, vertical
    V, 245, valve unit XE angled version chrome, thermostat SH chrome, wall mounting, living, seal, vertical
    Telefoon
    Nog vragen? Bel ons gerust.

    Algemeen verzoek

    +31 (0) 38 429 69 11

    Ventilatieberekening aanvragen

    +31 (0) 38 429 62 20

    Verzoek om service en reserveonderdelen

    Vrij nummer

    +31 (0) 38 429 69 11
    MyZehnder-portaal

    Profiteer van voordelen op ons MyZehnder-portaal. Log in met uw bekende toegangsgegevens of registreer u voor de eerste keer.



    MyZehnder Support Center
